是德科技N9030B頻譜分析儀

2025-02-12 10:13:12 44

PXA信號分析儀非常適合航空航天/國防和商用無線通信領域中的高性能研發(R&D)應用。PXA分析儀具有更寬的信號分析帶寬,能夠降低測量不確定度,還能通過本底噪聲擴展(NFE)技術顯示之前無法捕捉到的信號。PXA提供了廣泛的測量應用程序和解調功能,并可通過升級選件添加實時頻譜分析功能,對復雜信號進行深入分析。

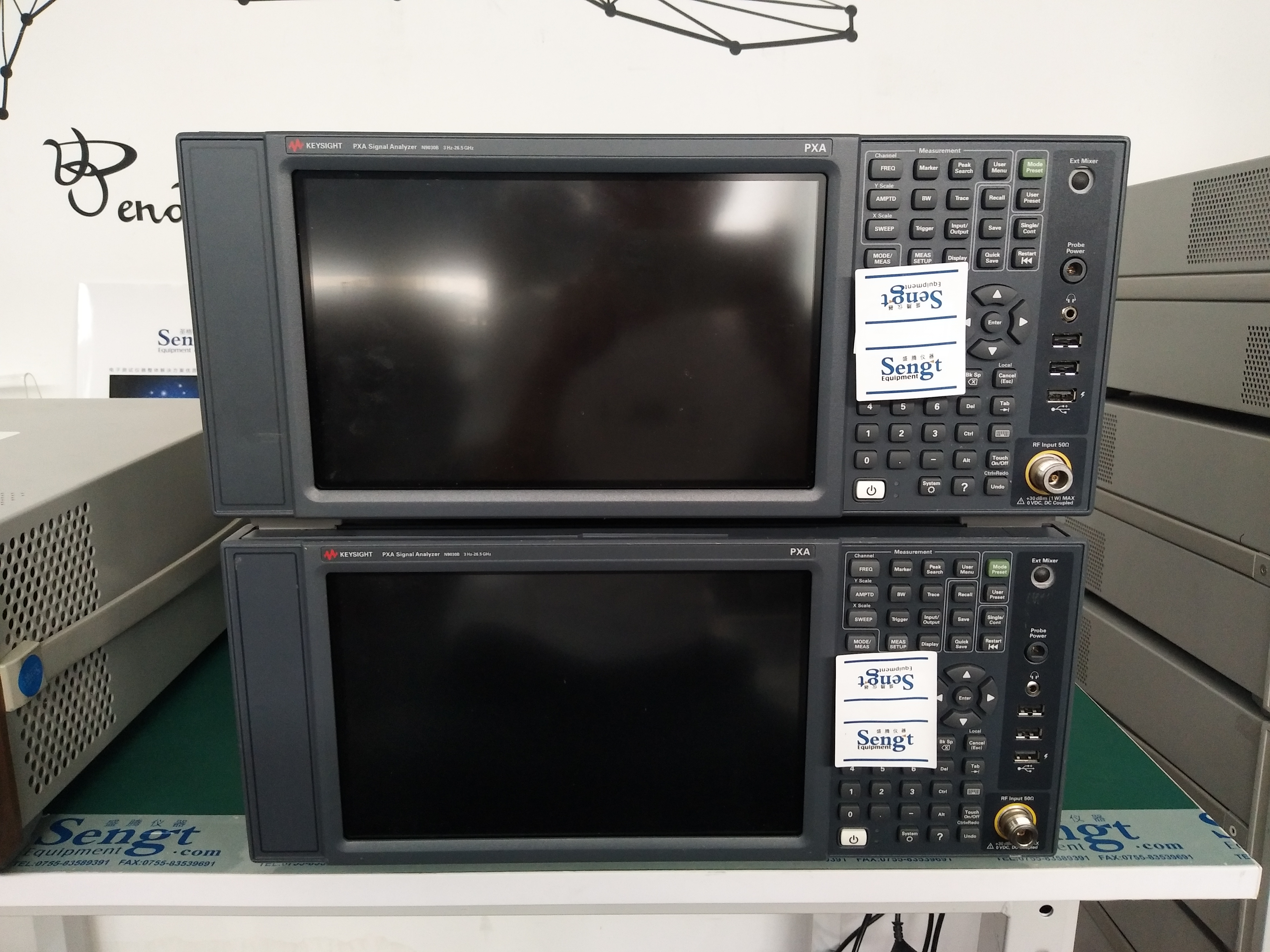

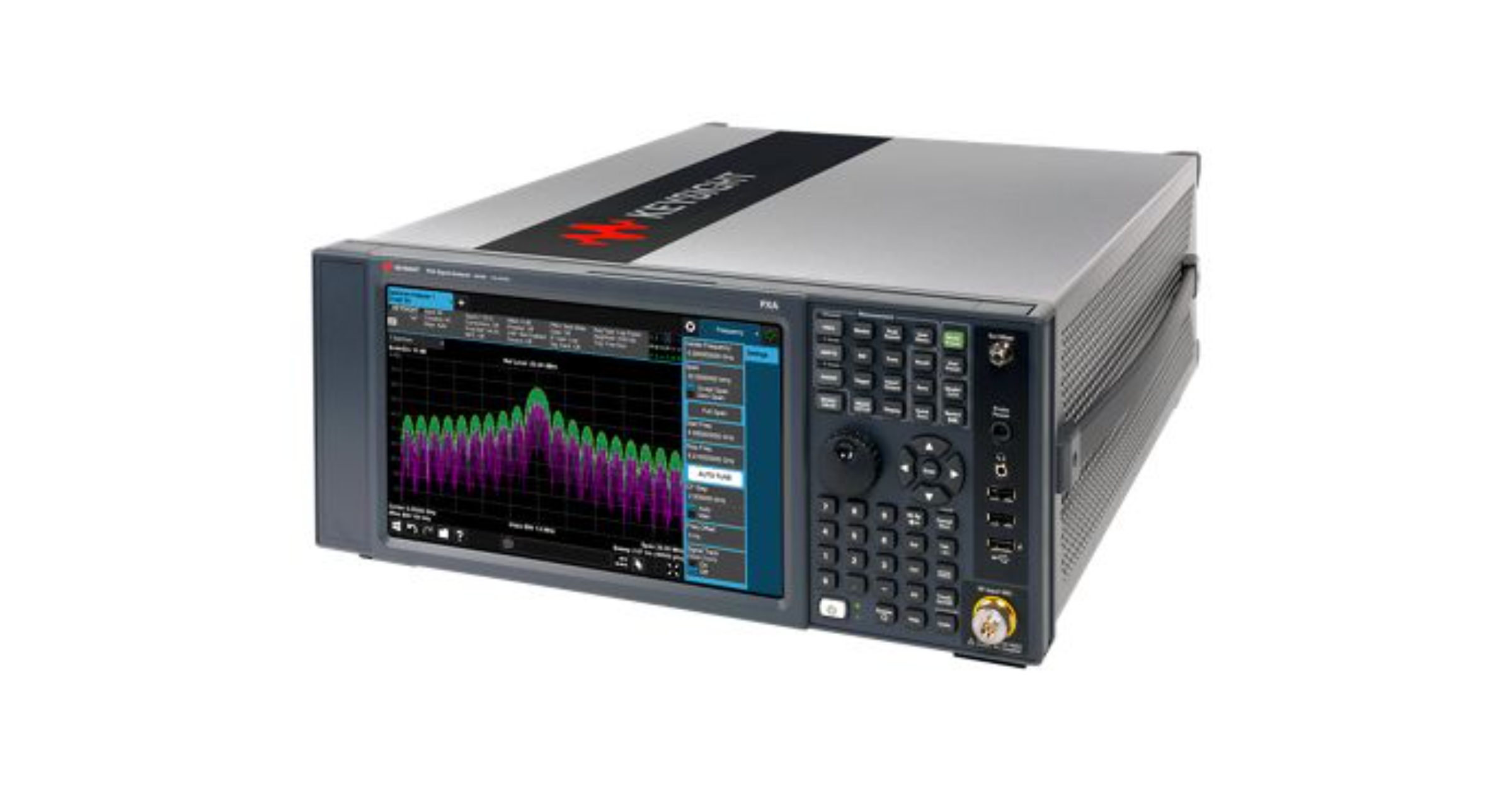

是德科技N9030B頻譜分析儀(圖1)



  一、Keysight是德科技 N9030B PXA信號分析儀主要特性和功能

  ·搭配從優秀到卓越的測量選件,可以加速要求苛刻的應用領域中的創新。

  ·通過是德科技智能混頻器可將頻率擴展到110 GHz

  ·使用實時頻譜分析功能捕獲瞬態信號或間歇信號

  ·X系列應用軟件可以簡化特定應用的測試

  ·89600 VSA軟件可實現更深層次的故障診斷

  ·高達255 MHz的無間隙數據流傳輸能力讓您可以記錄、分析和仿真真實場景

  ·可選的實時頻譜分析功能能夠輕松捕獲瞬態信號或間歇信號

  ·可拆卸固態硬盤和其他可選特性確保您遵守嚴格的數據安全性要求

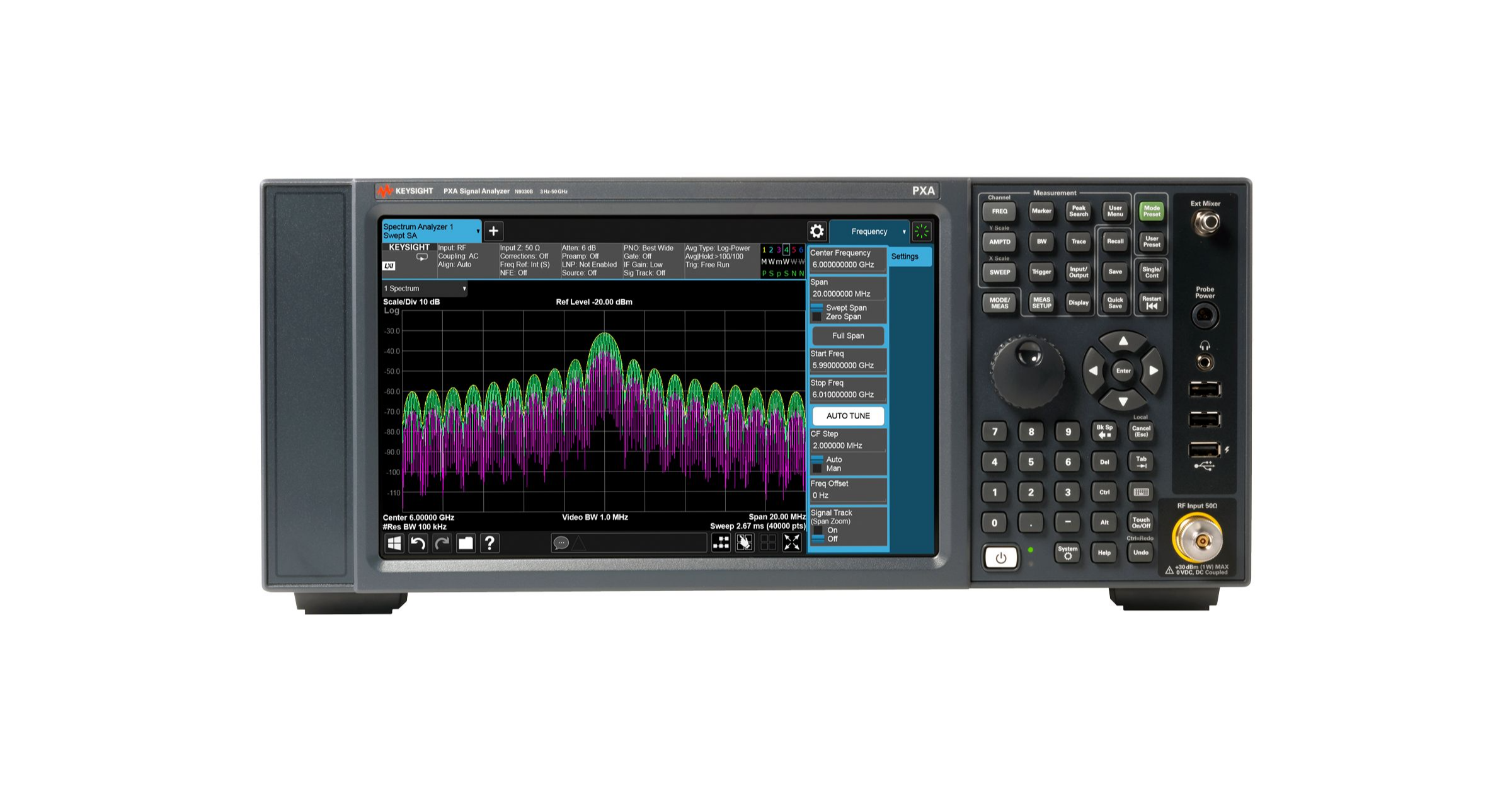

是德科技N9030B頻譜分析儀(圖2)

  二、Keysight是德科技 N9030B PXA信號分析儀技術指標






頻率 3 Hz 至 50 GHz
頻率選件 3.6、8.4、13.6、26.5、43、44、50 GHz,使用混頻器可達 1.1 THz
最大分析帶寬 510 MHz
帶寬選件 25 standard, 40, 85, 125, 160, 255, 510 MHz
最大實時帶寬 510 MHz
實時帶寬選件 85, 160, 255, 510 MHz
1 GHz 時的 DANL -174 dBm
1 GHz 時,10 kHz 頻偏處的相位噪聲 -136 dBc/Hz
1 GHz 時,30 kHz 頻偏處的相位噪聲 -136 dBc/Hz
1 GHz 時,1 MHz 頻偏處的相位噪聲 -146 dBc/Hz
總體幅度精度 ±0.19 dB
三階截獲(TOI),1 GHz 時 +22 dBm
1 GHz 時的最大三階動態范圍 118 dB
應用??通用
  • 89600 VSA 軟件
  • 模擬解調
  • 噪聲系數
  • 相位噪聲
  • 脈沖
  • 實時頻譜分析
  • MATLAB
應用??蜂窩
  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+
應用??無線連通性
  • Bluetooth? (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
應用??數字視頻 無
性能水平 ◆◆◆◆◆◇
標準衰減器衰減范圍 70 dB
標準衰減器步進 2 dB
100% 截獲概率的最短信號持續時間 3.57 s
信掩比 > 60 dB 時的可檢測信號持續時間 3.33 ns
無雜散動態范圍 75 dBc
多域帶寬 255 MHz
顯示視圖
  • 密度
  • 頻譜圖
  • 密度頻譜圖
  • PvT(功率隨時間的變化)頻譜
  • PvT(功率隨時間的變化)
觸發
  • FMT(頻率模板觸發)
  • TQT(時間限定觸發)
  • 電平
  • 射頻猝發
  • 線路
  • 外置
  • 周期
  • Density
  • Density Spectrogram
  • PvT (Power vs Time)
  • PvT (Power vs Time) Spectrogram
  • Spectrogram
使用頻率模板觸發的應用軟件
  • 89600 VSA 軟件
  • 實時頻譜分析儀
  • Pulse Measurement Application
2 GHz 時的 DANL,不配備前置放大器 -155 dBm/Hz
10 GHz 時的 DANL,不配備前置放大器 -157 dBm/Hz
可用應用
臺式
Real-Time Data Streaming

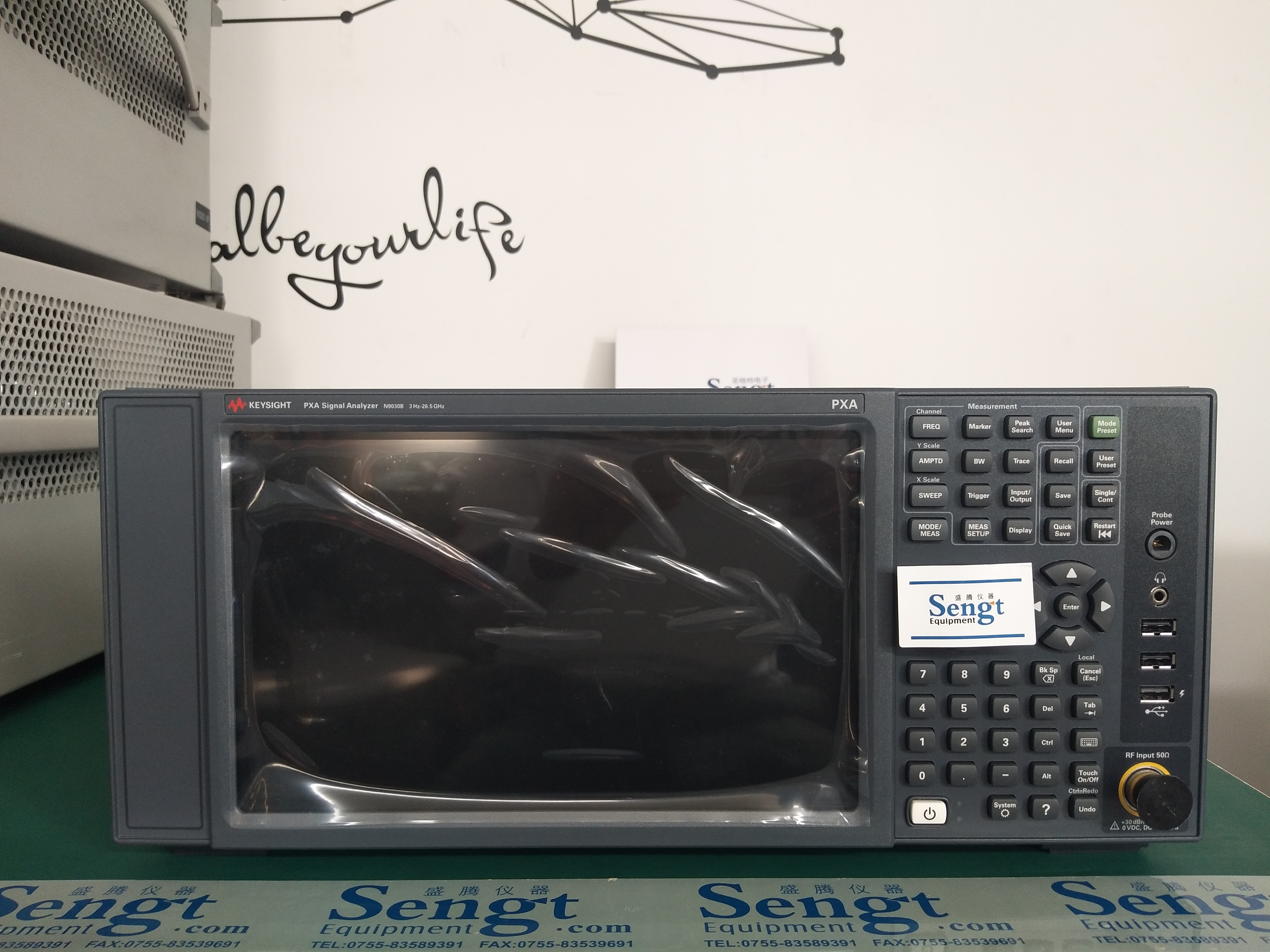

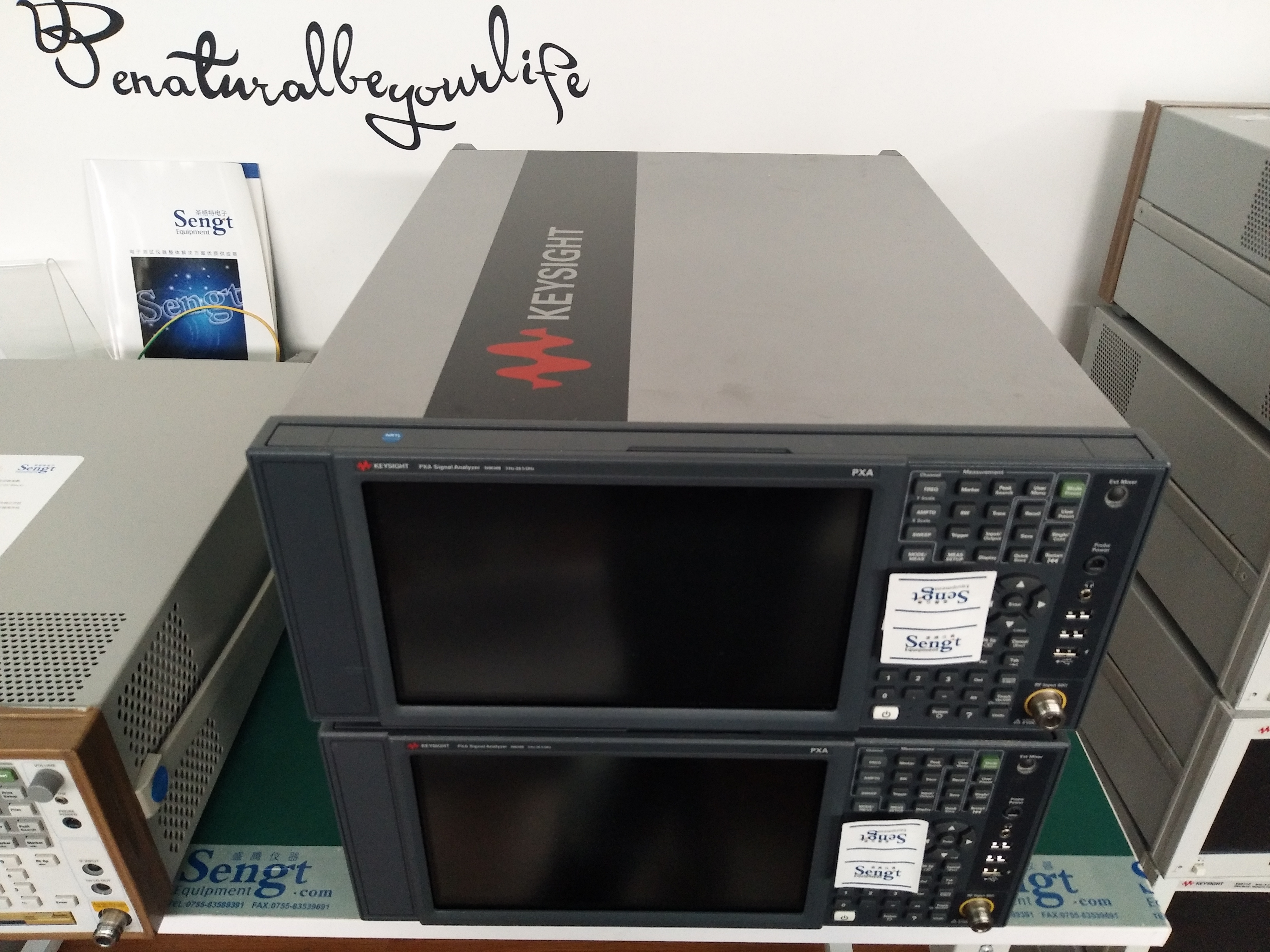

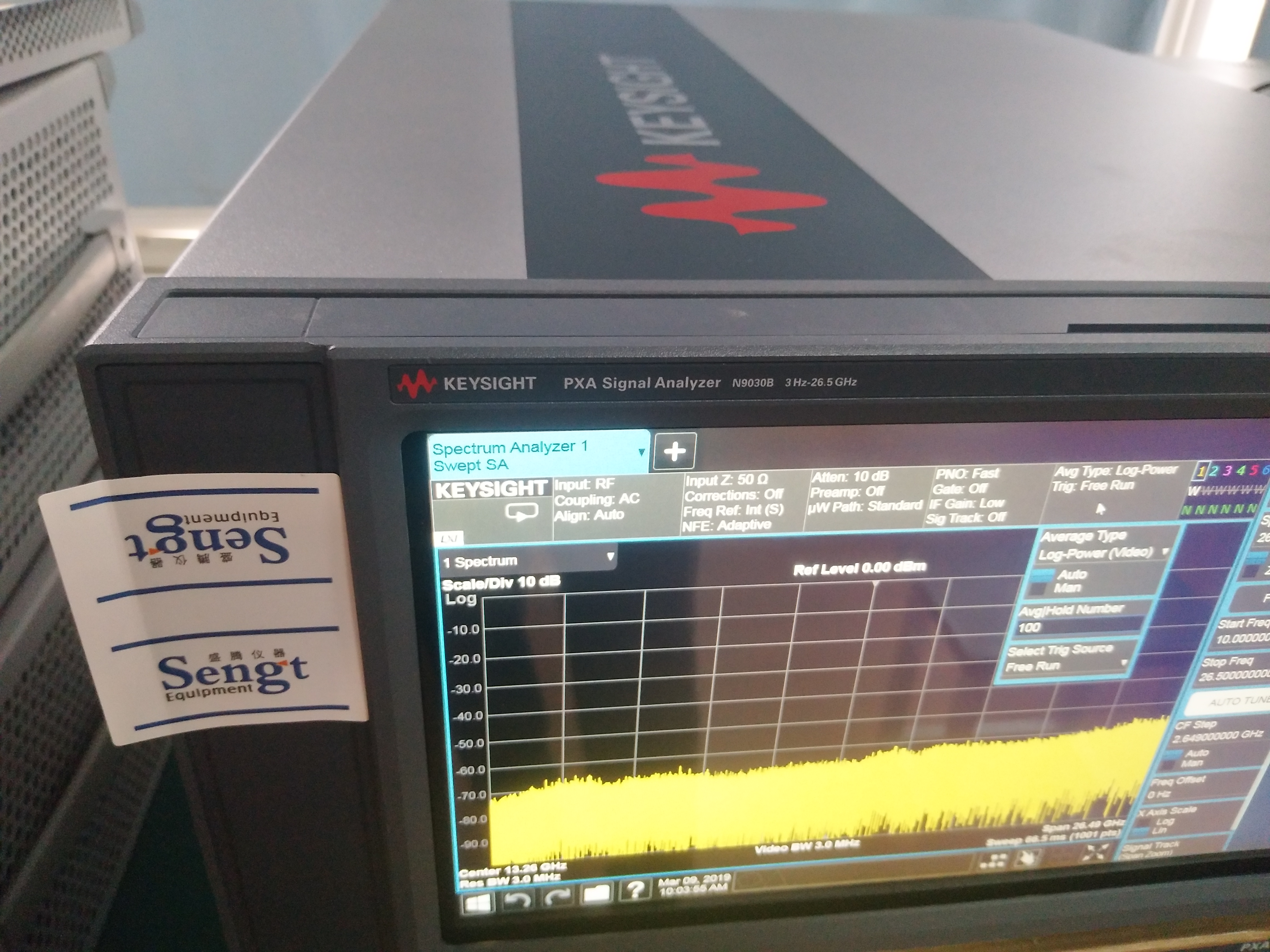

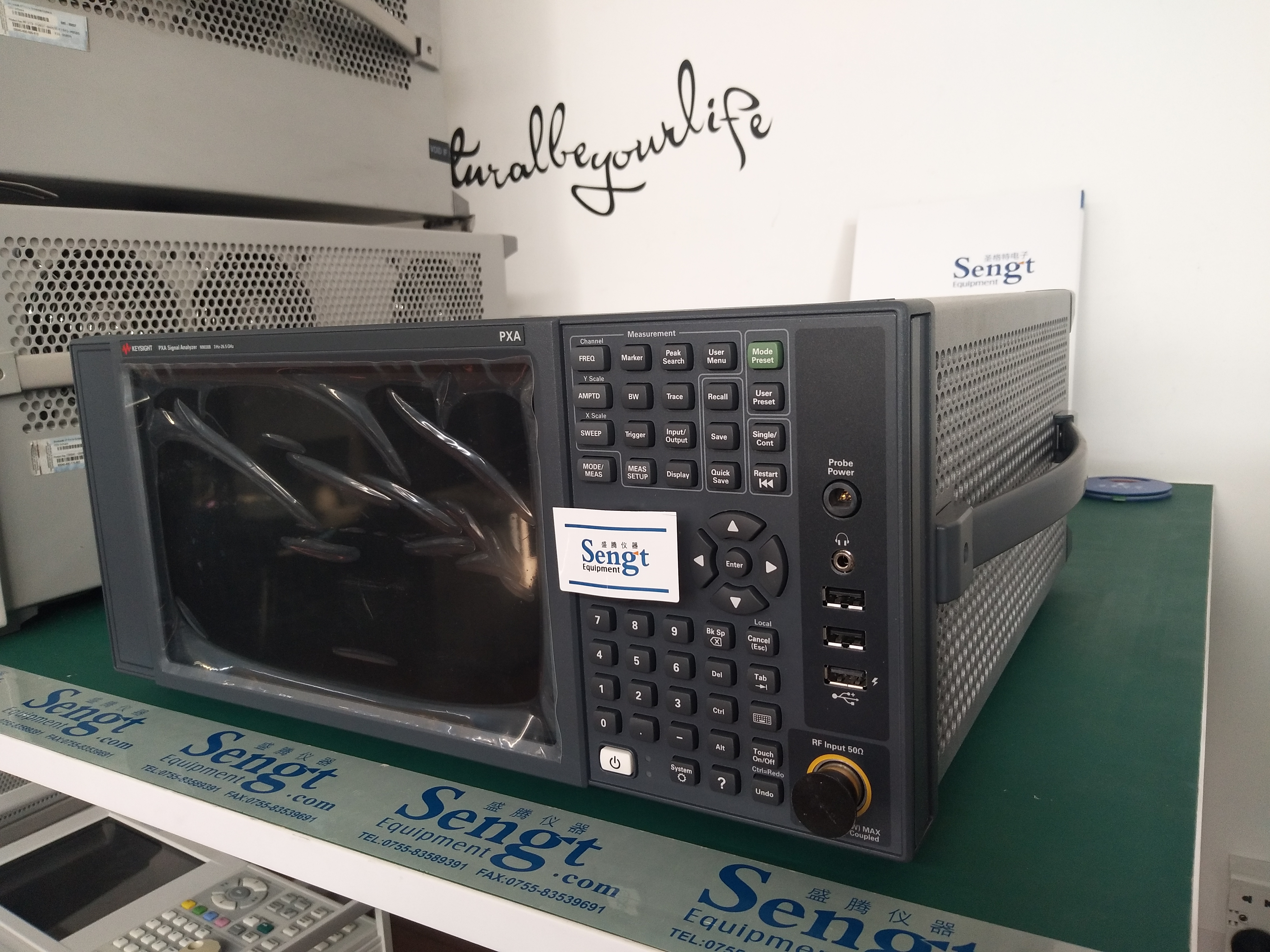

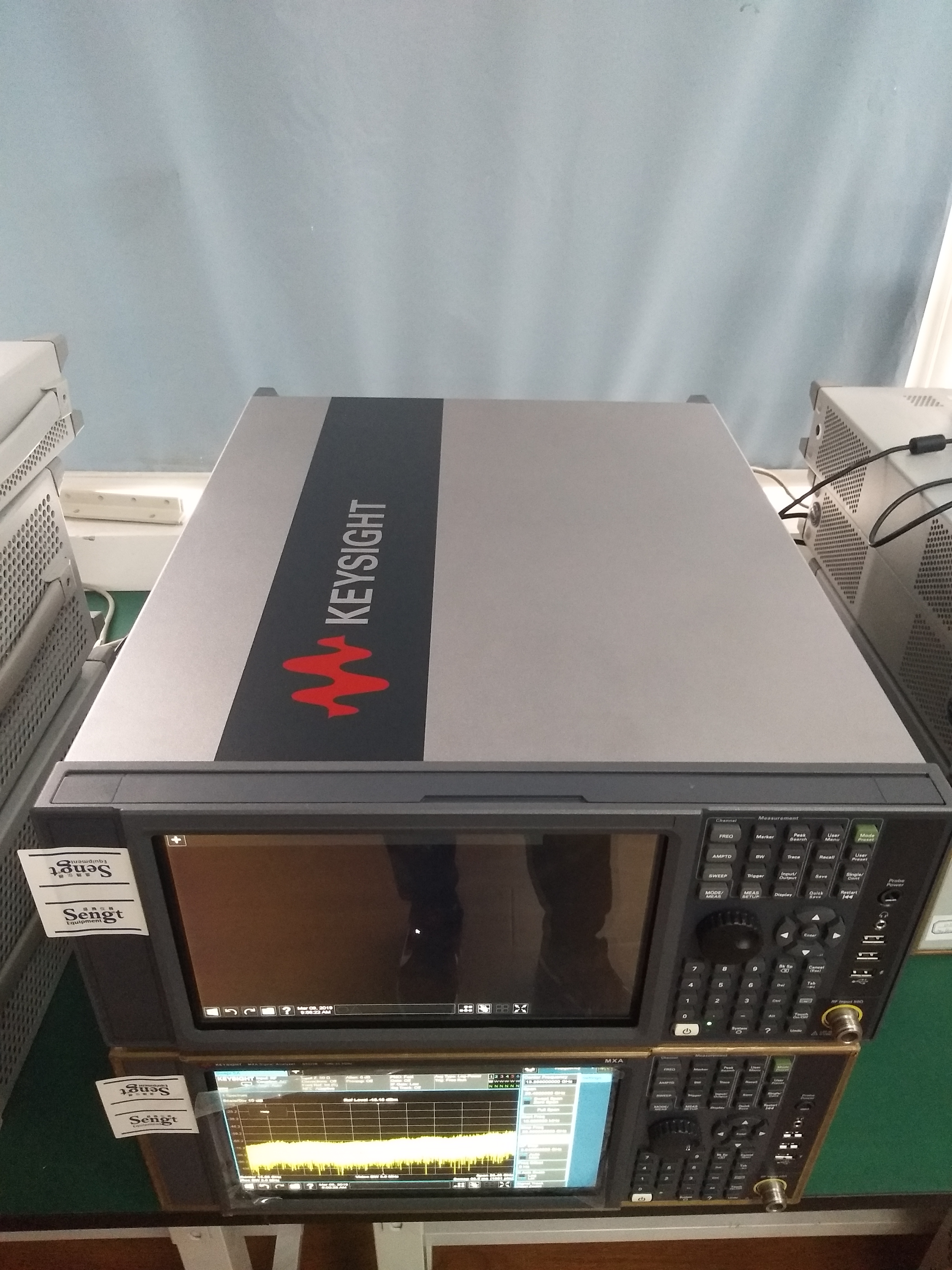

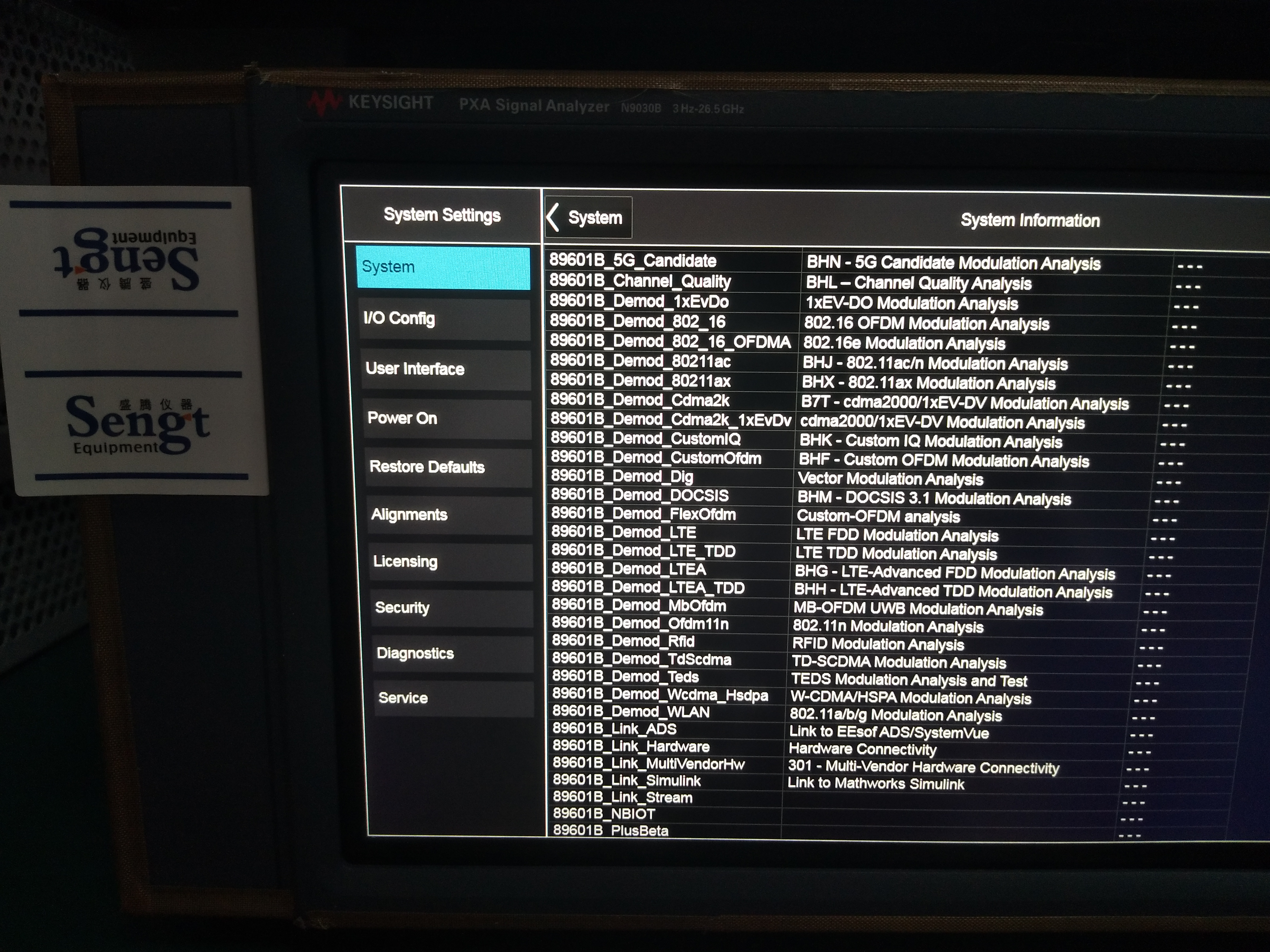

IMG_20200115_101932.jpg IMG_20200115_101857.jpg IMG_20191126_100137.jpg IMG_20191126_100106.jpg IMG_20190309_120708.jpg IMG_20190309_120518.jpg IMG_20190309_115749.jpg
